Niederspannungsschaltanlagen für die Chemieindustrie
Die INOTEC Sangerhausen GmbH projektiert, fertigt, prüft, montiert und installiert Niederspannungs-Schaltanlagen für Gebäude und Industrieanlagen. Die Herstellung der Schaltanlagen erfolgt in einer eigenen stationären Fertigung von ca. 1400 m², Programmierung und Service runden das Angebotsspektrum ab.
Das Schalt- und Energieverteileranlagen-System ist als bauartgeprüfte Schaltgerätekombination Typ VX 215 Ri4Power nach IEC 61 439-1/2 und DIN 61439-1/2 ausgelegt.

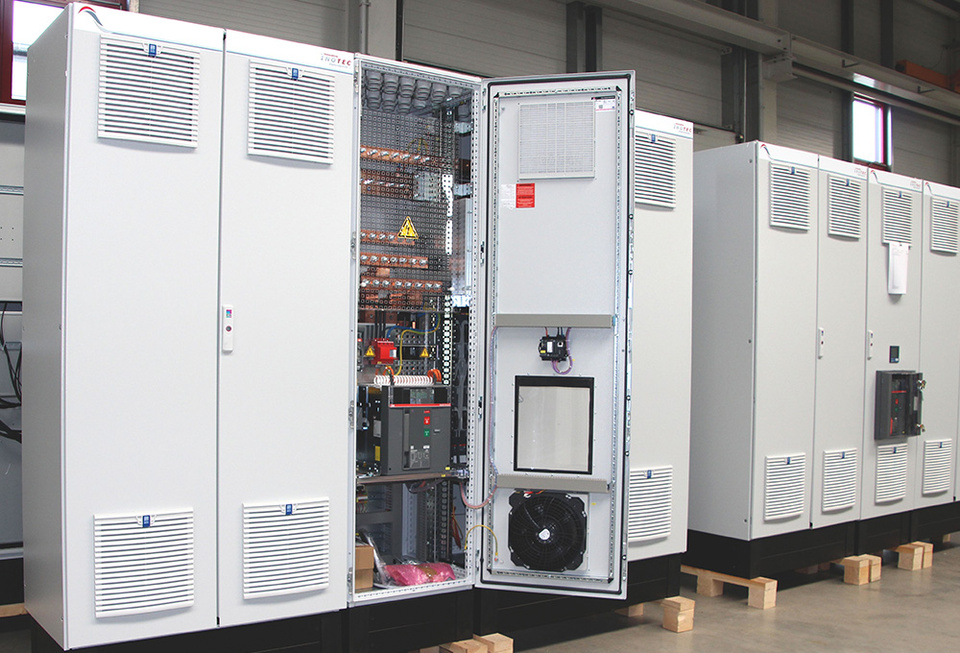

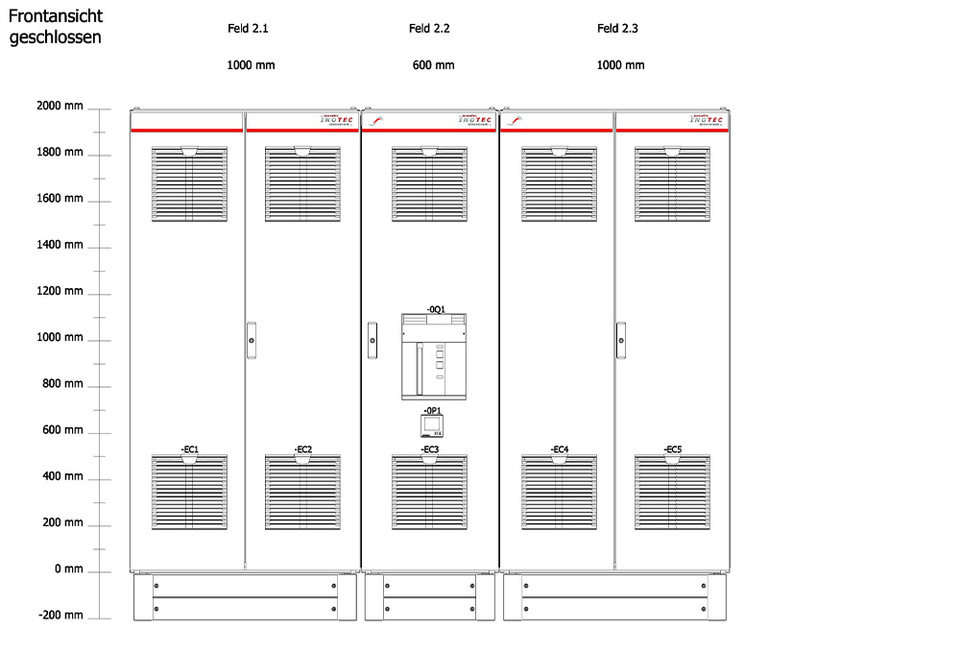

Die 3-feldrige Niederspannungs-Schaltanlage: Lastschaltleistenfeld F1.1_Festeinbau NH- Abgänge, ACB-Feld F01.2_Einspeise-Leistungsschalterfeld und Lastschaltleistenfeld F1.3_Festeinbau NH-Abgänge hergestellt und geprüft gemäß Produktnorm DIN EN 61439-1/-2 und Betriebsmittelkennzeichnung gemäß EN 81346-2: 2010, erfüllt somit die Anforderungen für eine sichere und zuverlässige Funktionalität und Qualität. Sie gewährleistet somit ein Höchstmaß an Anlagensicherheit und Personenschutz. ACP-Feld: Leistungsschalter schützen Maschinen, Anlagen und Personen vor Schäden in Folge von Kurzschluss, Erdschluss oder Überlast.
Abgangsfeld: Jeder Funktionsraum wird mit VX25 Ri4Power Systembauteilen bedarfsgerecht konfiguriert und danach individuell bestückt, z. B. mit Schaltgeräten, Energieversorgungsabgängen oder Steuerungen.
Das System basiert auf dem bewährten TS 8 Standardschaltschrank und ermöglicht eine modulare innere Formunterteilung der Sammelschienenräume, Funktionseinheiten und Anschlussbereiche bis Bauform 4b.
Bei der Planung und Konfiguration der Niederspannungsschaltgerätekombination unterstützt die komfortable Software "Power Engineering 6.3" bei der Auswahl der Rittal Komponenten. Das Tool ermittelt automatisch, welche Artikel aus dem Rittal Sortiment benötigt werden und stellt diese zu einer Stückliste zusammen, was den Planungsprozess und anschließenden Bestellvorgang über das ERP-System messbar beschleunigt. Die Elektroprojektierung und Dokumentation wie Bauangaben, Gesamt- und Einzelansichten, Stücklisten, Klemm- und Stromlaufpläne etc. erfolgt durch die EPLAN Electric P8.
Technische Daten:
- Betriebsspannung: AC 50 Hz 400V
- Nennstrom: 2500 A
- Nennstoßstrom: 65 kA
- Schutzgrad: IP54
- Form der inneren Unterteilung: Form 1
- Abmessungen (LxBxH): 2600 x 600 x 2200 mm
Im Hinblick auf die thermische Belastung, der Umgebungsbedingungen und der Energieeffizienz wurde eine aktive Lösung, ein Zwangsbelüftung, in Kombination mit einer thermischen Regelung eingebaut.
